Komponentler

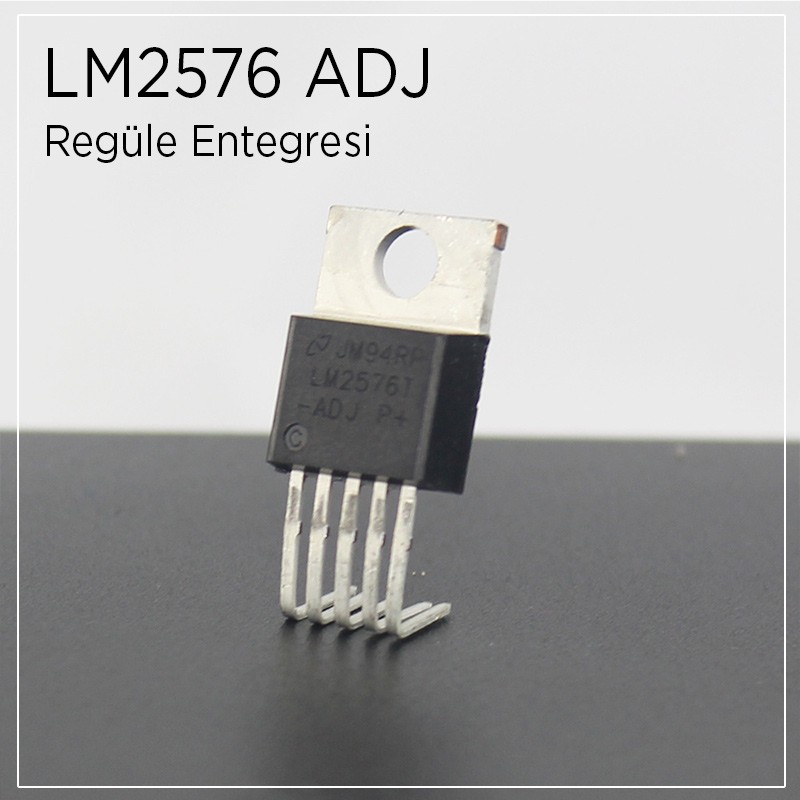

LM2576 serisi regülatörler, 3A akım sağlayabilen, kademeli anahtarlama regülatörü için tüm aktif fonksiyonları sağlayan entegredir. Bu entegreler 3.3V, 5V, 12V, 15V'luk sabit çıkış voltajlarında ve ayarlanabilir çıkışlı olarak mevcuttur.
Minimum sayıda harici bileşen gerektiren bu regülatörlerin kullanımı basittir, arıza koruma ve sabit frekanslı bir osilatör içerir.
LM2576 serisi popüler üç terminalli doğrusal regülatörler için yüksek verimli bir yedek sunuyor. Isı emici boyutunu önemli ölçüde azaltır ve bazı durumlarda ısı emici gerekmez.
LM2576 ile kullanım için optimize edilmiş standart bir endüktör serisi, birçok farklı üreticiden edinilebilir. Bu özellik, anahtar modlu güç kaynaklarının tasarımını büyük ölçüde basitleştirir.
Diğer özellikler belirtilen giriş voltajlarında ve çıkış yük koşullarında çıkış gerilimi üzerinde ±%4 tolerans ve osilatör frekansı üzerinde ±%10 tolerans içerir. Harici kapanma, 50 μA (tipik) bekleme akımı içerir. Çıkış anahtarı arıza durumunda tam koruma için termal kapatma yanı sıra, çevrim ile çevrimsel akım sınırlamayı içerir.
